Kern Switar 5.5mm f1.6 H8 RX の分解メンテナンスです

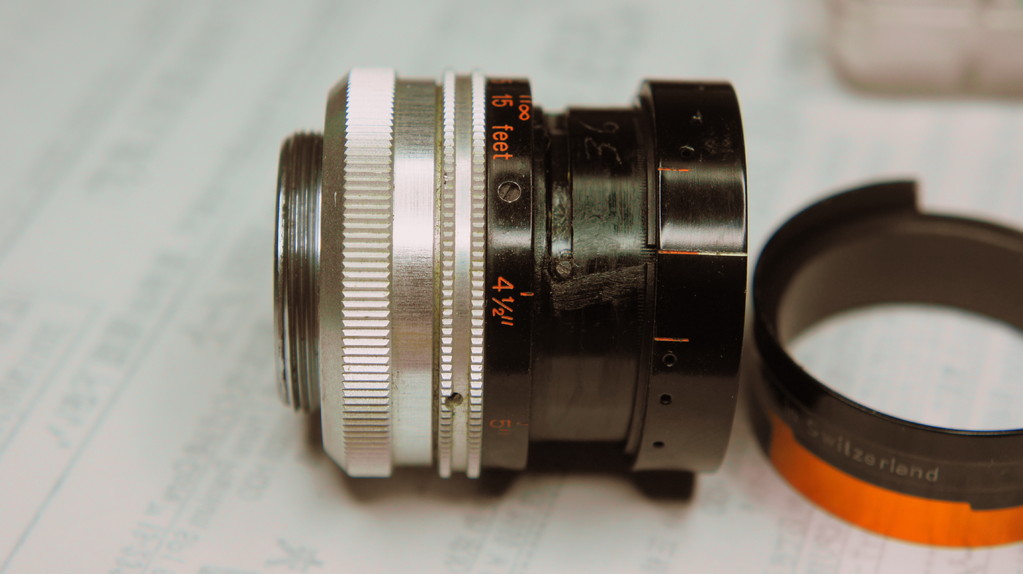

no1~no16までがフロント側の分解経過を載せたものです

アルミ輪とレンズのベースも外れますが省略してます

no7まで到達するとフロント側のレンズと絞り羽根側のレンズがクリーニングできます

no17~no20がヘリコイド部の分解経過ですが、これ以上の分解は控えた方が良いと思います

絞り羽根まで外れると組立が非常に面倒な事になります



カニ目レンチと精密ドライバーの-があればここまで分解可能です

レンズの拭き取りには無水エタノールを使ってますが、 状況によりベンジンを使ってます

ここまで分解出来たら好みに合わせグリスアップをしながら組立てることが出来ます

宜しければ挑戦してみてください  あくまでも自己責任でお願いします

ただ、ほかのマクロスイターには分解工程が適合しませんのでご注意ください
